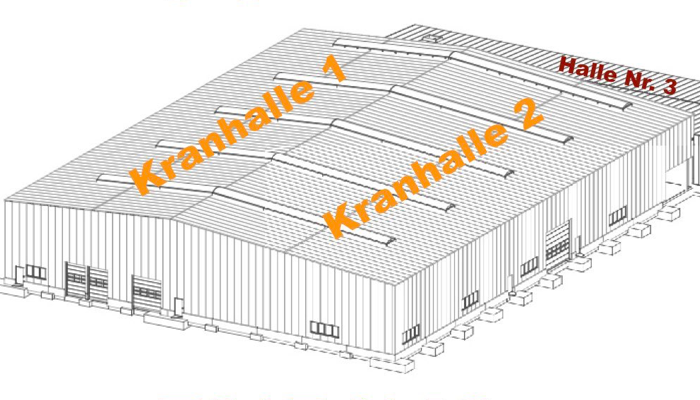

Neuwertige Produktionshalle (Bj.14) mit der überdachten Grundfläche von rund 3.844 qm. TRAGWERK: im First gestützte asymmetrische Satteldach- Stahlrahmenkonstruktion. In Köcherfundamente eingespannte Hallenstützen. Die Stützen in Achse 5 (Mittelachse) bestehen aus Walzprofilen HEA 1000. Kranbahnträger HE-A 650 St 52 in Halle 1. Kranbahnträger HE-A 340 St 52 in Halle 2. Bandverzinkte Pfetten Z-Profil 300/2,5 St 355 (und Teils Z 300/3,0 St 355).  Wandriegel Z-Profil 210/2,0 St 355 (und Teils Z 210/2,5 wie auch Z 240/3,0). Schrauben nach DIN 6914-10.9. Dach-/ Wand Verbände (Zugstangen) zwischen Rahmen Achse B und C wie auch im Endfeld zwischen Achse K und Achse J;

ANNÄHERNDE ABMESSUNGEN:

Hallenbreite: 54,30 m AK Wandbeplankung;

Kranspur H 1: 21,20 m Spurmittenmass (Halle Nr.1) Ache 1 bis Achse 5;

Kranspur H 2: 29,70 m Spurmittenmass (Halle Nr.2) Ache 5 bis Achse 10;

Hallen-Länge: 70,80 m Außenkante Wandbeplankung Achse A bis Achse K;

Längs-Raster:  7,00 m Mitte Mitte Rahmenstützen (Rahmenabstand);

               6,40 m MM Stützen im Endfeld zwischen Achse J u. Achse K;

Giebelraster: (SL1 Traufe) 545 (A1) 5455 (A2) 5260 (A3) 5840 (A4) 5550 (A5) 495 (First) 5755 (A6) 6250 (A7) 6250 (A8) 6250 (A9) 6105 (A10) 545 (SL10 Traufe);
Traufen-Höhe: 10,000 m Oberkante Stahlkonstruktion in Achse 1;

Traufen-Höhe:  9,050 m Oberkante Stahlkonstruktion in Achse 10;

First - Höhe: 11,850 m Oberkante Stahlkonstruktion im First;

Lichte Höhe:   9,028 m Unterkante Rahmeneck  in Achse 1;

Lichte Höhe:   8,106 m Unterkante Rahmeneck  in Achse 10;

       Höhe:   6,420 m Oberkante Kranschiene in Achsen 1-5;

       Höhe:   6,230 m Oberkante Kranschiene in Achsen 5-10;

LASTANNAHMEN:

Bodenschneelast: 1,14 kN/qmSchnee am Dach: 0,92 kN/qm (Zone 2, Seehöhe 380 m);

Winddruck: 0,59 kN/qm (Windzone 1, Binnenland, Referenzhöhe 12,3 m);

DACH SANDWICH PANEELE: 80 mm Schnellbau-Dämmpaneel Typ D-St ROMA 122 St mit beiderseits Stahldeckschichten oder Ondatherm1001TS/80,

Aussenschale: RAL9002/25MY PE,  Innen: RAL9002/15MY DE.

WAND SANDWICH PANEELE: 80 mm ROMA Schnellbau-Dämmpaneele mit beiderseits Stahldeckschichten oder Ondatherm2000B/80/6350,

Aussen: RAL9002/25MY PE,  Innenschale: RAL9002/15MY DE.
(Teil der Wandpaneele aus End-/ Zwischenwand in Achse K (Durchgang zu Halle Nr. 3).

AUSSTATTUNG:

2 Stk. Brückenkranen (CXTD 21,5 to) in Halle 1 (SPMM 21200 mm);

1 Stk. Brückenkran Typ NSC 6,3 to in Halle 2 (SPMM 29700 mm);

1 Stk. Brückenkran Typ NSC 3,2 to in Halle 2 (SPMM 29700 mm);

1 Stück Sektional-Tor      (B 6000 x H 5000 mm);

1 Stück Sektional-Tor      (B 4000 x H 4000 mm);

2 Stück Sektionaltore      (B 2800 x H 4000 mm);

5 Stück Personentüren    (B 1010 x H 2135 mm);

9 Stk. Fensterelemente    (B 4000 x H 1500 mm);

1 Stk. Fenster-Element    (B 2800 x H 1500 mm);

5 Stk. Dachoberlichter     (B 1980 x L 40500 mm);

DOKUMENTATION: Bau-Unterlagen (Statik & Zeichnungen von 2014) sind vorhanden.

VERFÜGBARKEIT: nach Absprache.  STANDORT: Deutschland.

NETTOPREIS: auf schriftliche Anfrage. Irrtum und Zwischenverkauf vorbehalten. Sollten Sie noch Fragen haben, zusätzliche Angaben benötigen oder einen Besichtigungstermin wünschen, so wenden Sie sich bitte mit Ihren Adressdaten über die unten stehende Kontakt-Emailadresse an uns.

Propped industrial steel building erected in 2014 with several overhead cranes, now up for deconstruction. Excellent as production facility, large logistics warehouse / recycling transfer station. Hangar métalique de 3844 m² pour activité logistique ou activité PME, en très bonne état et facile à démonter.
